如今，CMOS圖像傳感器在我們的日常生活中已經無處不在，從智能手機到汽車、安全攝像頭、機器人和AR/VR娛樂設備。對智能、互聯和自主消費產品的強勁需求在很大程度上推動了物聯網時代的到來。相對的，為了促進像素尺寸進一步減小，CMOS圖像傳感器的像素尺寸甚至超過了0.7μm，并通過像素級互聯實現更大的CIS/ISP集成，領先的圖像傳感器設計公司、供應商和全球代工廠繼續推進技術創新。增強的長波長檢測和改進的SPAD設計也促進了3D-TOF成像的發展，提供更廣泛的CIS能力來滿足新興應用需求。

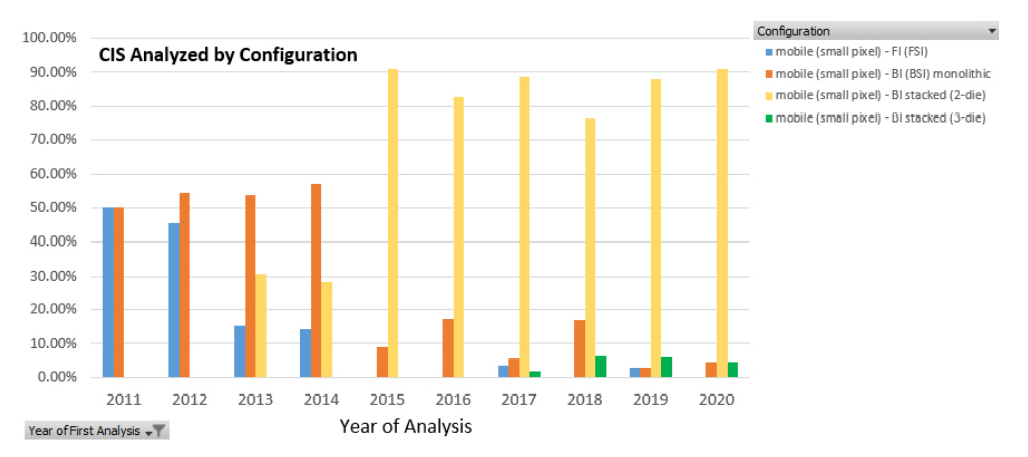

對移動成像來說，堆棧式、背照式圖像傳感器將繼續主導市場。2020年近90%智能手機成像設備（圖1）使用相關技術。隨著片上圖像處理成為提高性能的關鍵，預計它們在智能手機中的應用將繼續超過單片背照式圖像傳感器。



圖1

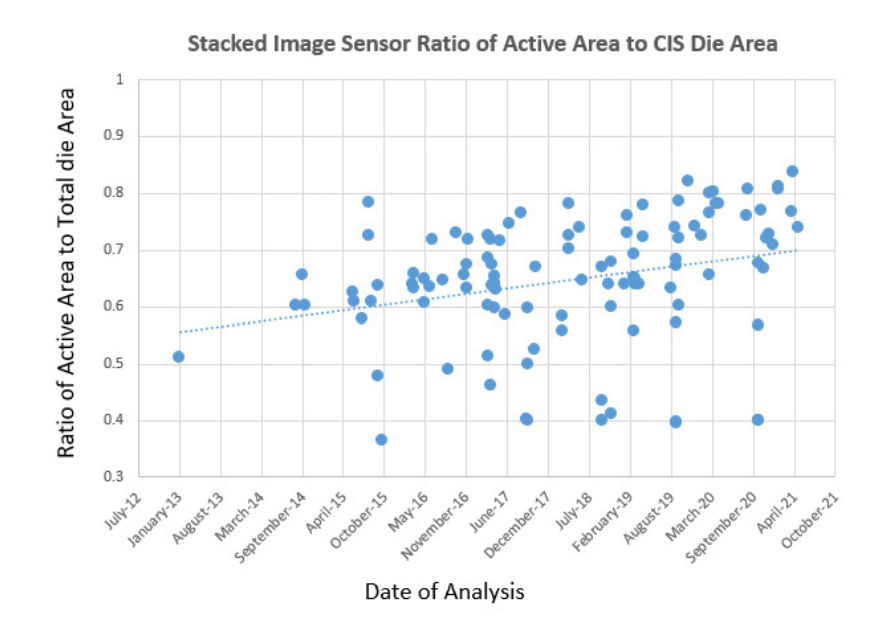

此外，堆棧式+背照式圖像傳感器有源陣列（ active array）增加了對die表面空間的需求，這個趨勢是由提高分辨率的需求推動的，因為智能手機的圖像在2020年就超過了1000萬像素，并仍然呈上升趨勢。圖2顯示了自2013年以來分析的堆疊芯片，可以看到用于感光的CIS面積占比越來越高，已經超過了80%。

圖2

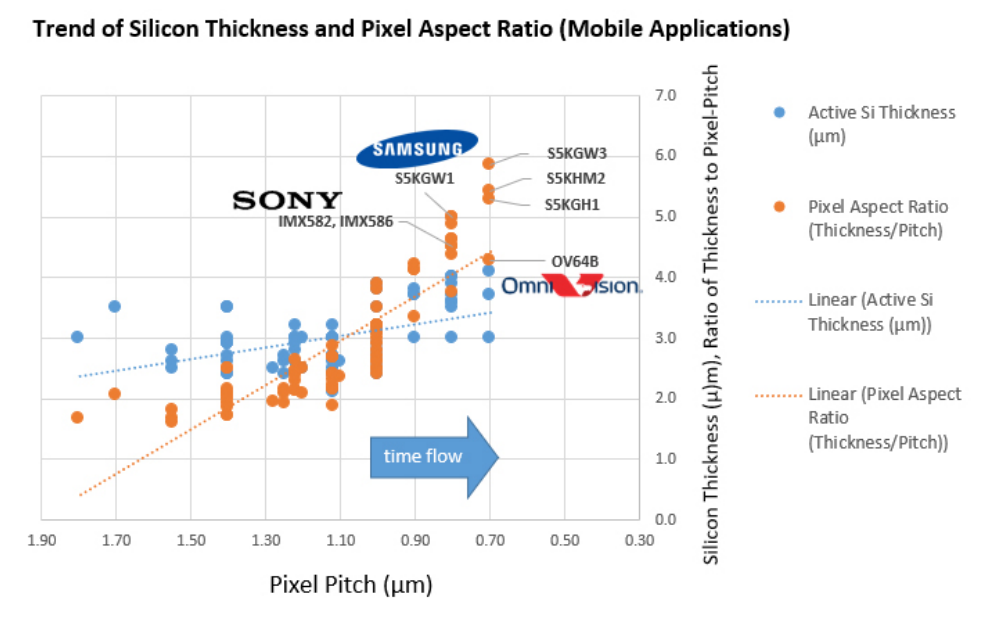

Pixel footprint的持續小型化有助于獲得更高分辨率。此外，隨著像素間距的減小，需要增加硅厚度以保持良好的像素光響應。圖 3 顯示了硅厚度和厚度與像素間距之比的趨勢，兩者都隨著像素尺寸的減小而增加。

圖3

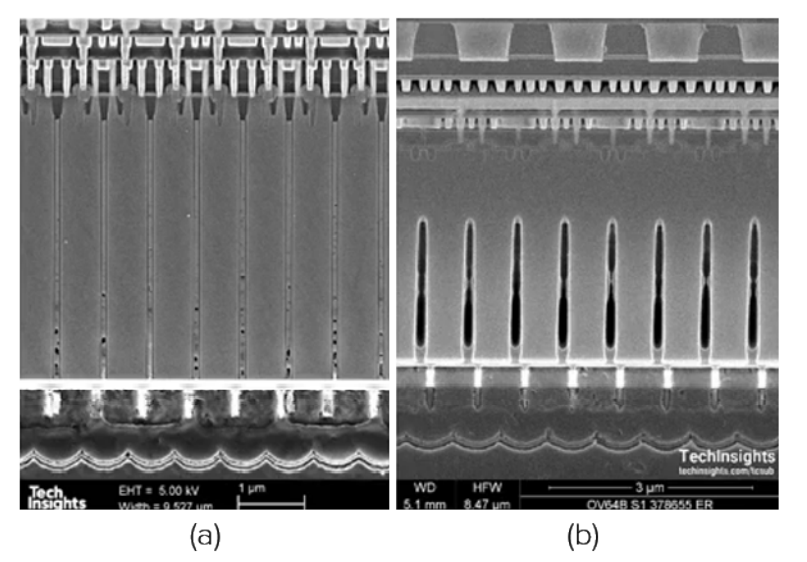

我們在三星GW3上觀察到最高的縱橫比（圖4（a））。據了解，這是一款6400萬像素、0.7μm單像素尺寸的圖像傳感器，具有4.1μm有源外延厚度（active EPI thickness）和F-DTI（ Front-Deep Trench Isolation）。豪威科技的0.7μm OV64B（圖4（b））具有部分 Back-DTI，觀察到其EPI厚度為3.0μm。

圖4

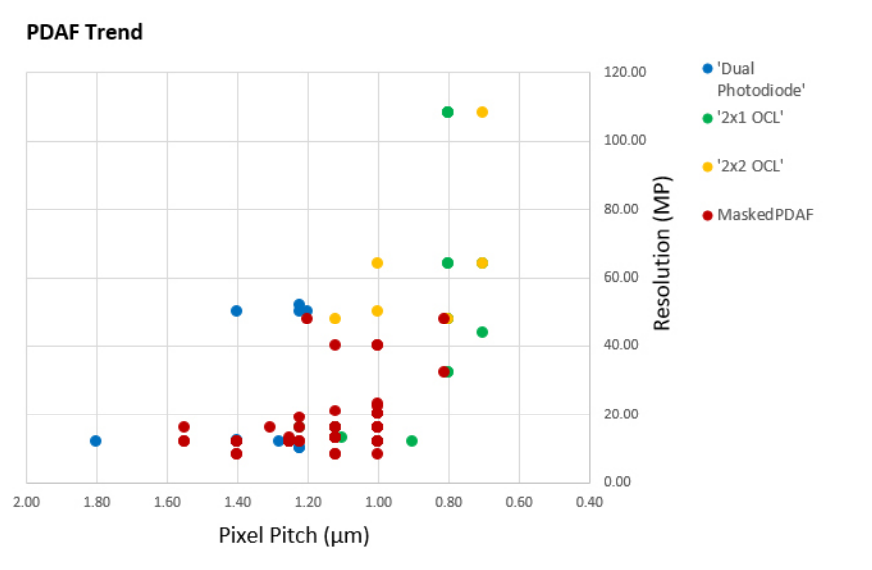

像素尺寸的減小對保持PDAF（ Phase Detection Auto Focus ）像素的高輸出信號提出了挑戰。圖5顯示了智能手機圖像傳感器在分辨率和像素尺寸方面的PDAF方法。雖然Masked PDAF和雙光電二極管（Dual Photodiode）仍然用于較低分辨率和較大像素尺寸的傳感器，但隨著像素尺寸降低到約1.0μm以下，OCL（On-Chip Lens）已成為PDAF的選擇方法。

圖5

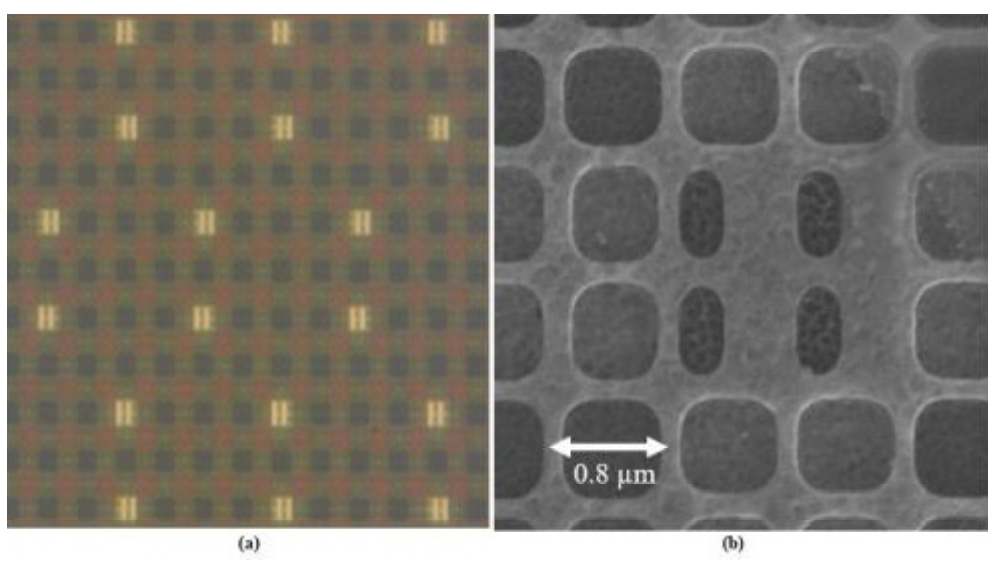

隨著像素尺寸的減小， Masked pixels的 Fill-Factor也在減小，因此PDAF信號也隨之減小。目前所能觀察到的最小 的Masked pixels是來自三星于2019年發布的0.8μmGM1以及2020年發布的GD1（圖6）。他們都是采用四像素合成技術的方式在你傳感器上實現，并使用清晰通道來增強PDAF輸出。

圖6

由于基于OCL的PDAF像素不會犧牲表面積，并且由于基于抗蝕劑（ resist-based）的工藝易于擴展，因此OCL-PDAF被用于生成較小的0.7μm傳感器，并且隨著0.6μm像素生成的實現，OCL-PDAF有望繼續使用。

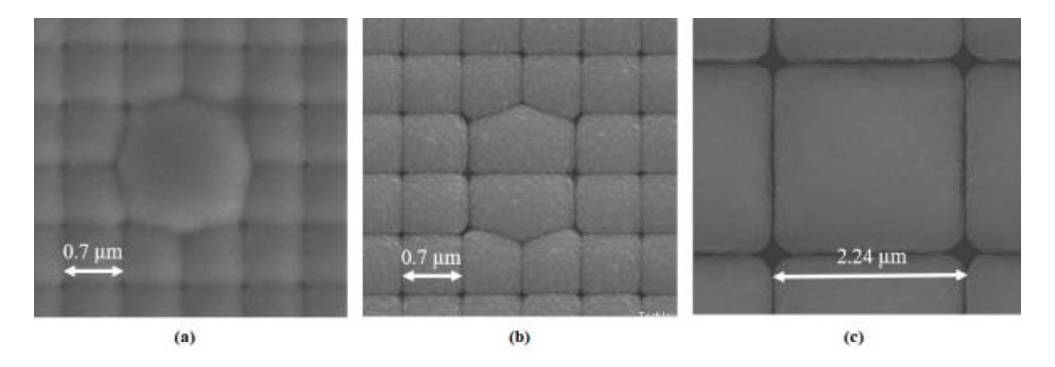

此外，隨著自動對焦的進一步完善，傳統的2x1 OCL結構現已演變?yōu)?x2 OCL結構，以促進X和y方向上的PDAF。圖7顯示了觀察到的在使用中的不同2×2 OCL方法。最近在0.7μm、6400萬像素的OV64B（圖7（a））中觀察到，豪威科技使用相當于2x2像素的大型OCL，而三星使用一對相鄰的2x1 OCL來實現2x2效果，就像在去年推出的0.8μm、1.08億像素的HM1和HM3以及0.7μm的PI中所觀察到的那樣。在最近像素間距為 0.7 μm（圖 7 (b)）的HM2上 ，OCL-PDAF 通常用綠色通道（green channe）來替換紅色和藍色通道，以實現最大化的輸出信號，其PDAF 單元密度為 32:1 或 36:1。

圖7

相比之下，索尼引入了全陣列2x2 OCL方法，其中微透鏡（microlens）的像素大小是整個有源陣列的兩倍。這最初是在2020年發布的，1.12 μm、4800萬像素的傳感器IMX689上看到的(圖7(c))。，而最近也在IMX766和IMX789上觀察到。由于全陣列自動對焦沒有PDAF專用像素，因此所有像素都可用于圖像采集。

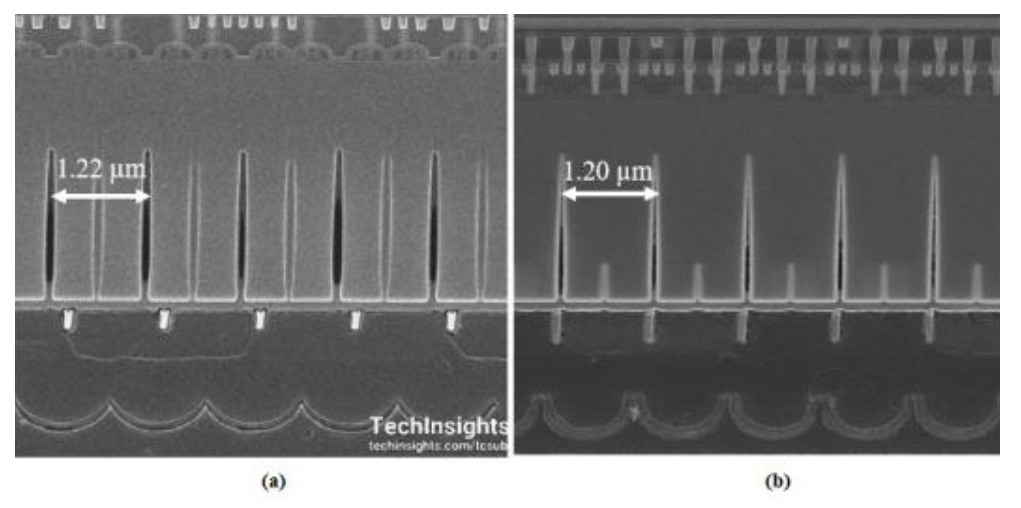

如圖8所示，由于像素內溝槽隔離（ in-pixel trench isolation），雙光電二極管全陣列（Dual Photodiode full array）PDAF仍然是“大像素”PDAF方法。索尼在IMX700中發布了Octa-PD技術，這是一款1.22μm、5000萬像素的Quad-Bayer CIS，它在所有彩色通道中的每個像素都有2個光電二極管。而三星在GN2中引入了一種改進的雙光電二極管PDAF方法。這同樣是一款1.40μm、5000萬像素的傳感器，具有傾斜的綠色通道（slanted green channel）in-pixel DTI，有助于X和X方向的PDAF。三星目前保持著在GN1中創造的1.2μm的最小像素尺寸雙光電二極管PDAF方法的記錄（圖8（b））。

圖8

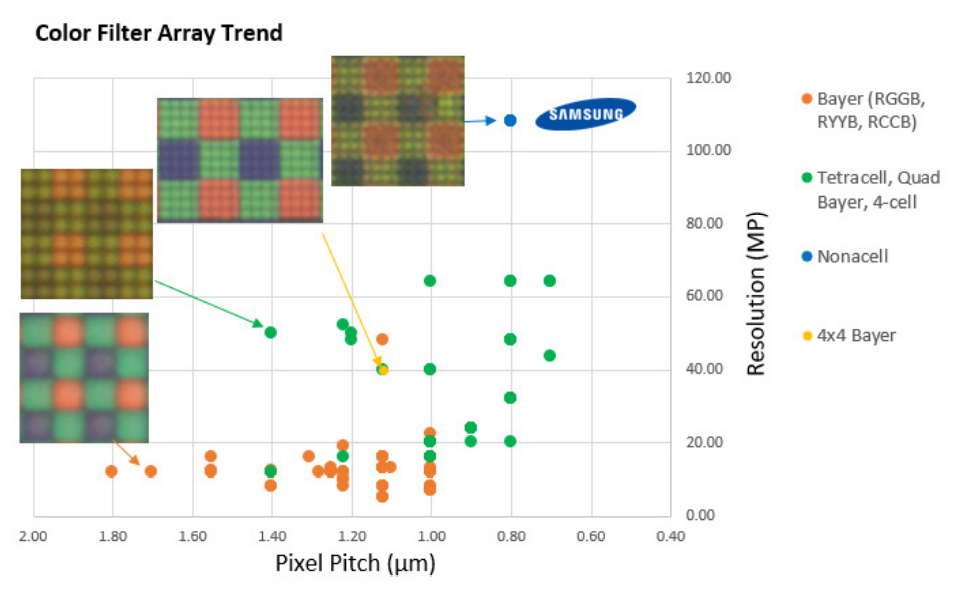

對于小像素尺寸的智能手機傳感器，低光照條件下的高信號輸出繼續驅動Color Filter Array（CFA）mosaic和pixel-binning合并策略。圖9顯示了智能手機圖像傳感器CFA圖案的分辨率和像素尺寸。2019年，索尼在IMX608中使用了4x4 分組方法。2020年，三星在1.08億像素的傳感器（HM1、HM2和HM3）中采用的是3x3像素分組方案，并將其命名為Nanocell。

圖9

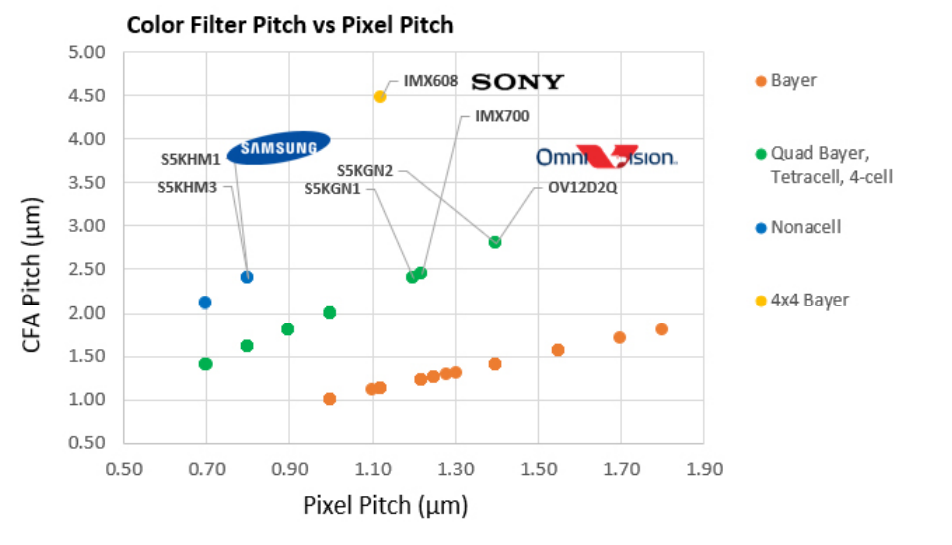

圖10顯示了智能手機圖像傳感器的mosaics中CFA間距與pixel-pitch的對比 ：拜耳、2x2、3x3和4x4）像素尺寸的關系。觀察到最大CFA間距是4.48μm的IMX608，其次的是豪威科技2.8μm采用4cell技術的OV12D2Q以及三星采用四像素合成技術的GN2。從2020年的統計結果來看，智能手機圖像傳感器的CFA間距變化很大，數字介乎1.4μm和2.8μm之間。隨著像素尺寸的進一步減小，3x3和4x4Mosaics.的利用率可能會增加。

圖10

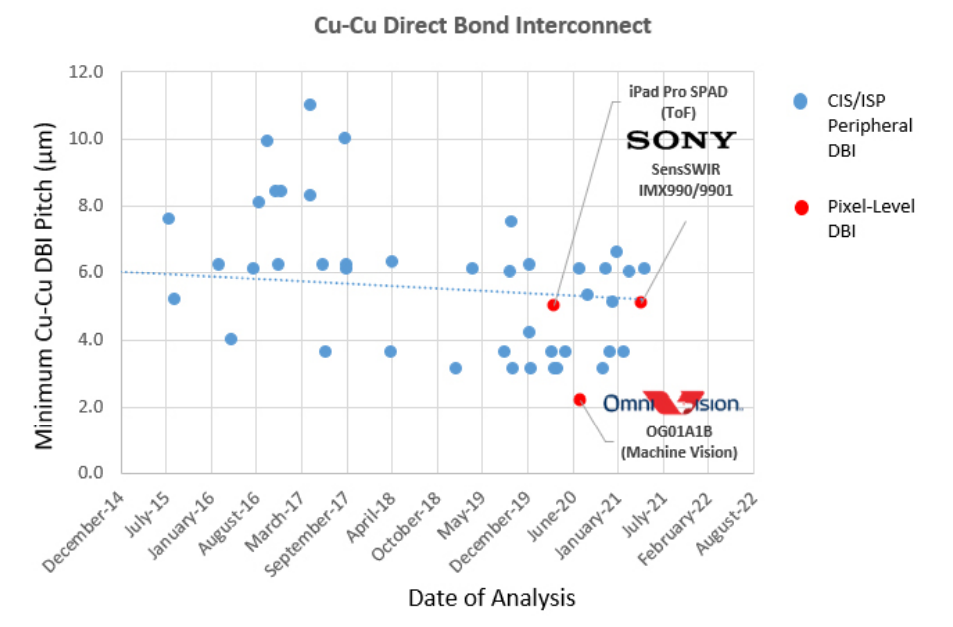

隨著堆棧式CIS/ISP Die逐漸成為主流，對更小的TSV/DBI互聯的需求變得至關重要。這是為了減少芯片占用面積，但更重要的是為了促進像素級互聯。圖11顯示了2014年至2021年間分析的所有堆棧式傳感器的Cu-Cu混合鍵合的DBI間距趨勢。在大多數情況下，外圍的行/列互聯仍然是現在的主流方案，觀察到的行/列互聯最小的TSV/DBI間距為3.1μm。

圖11

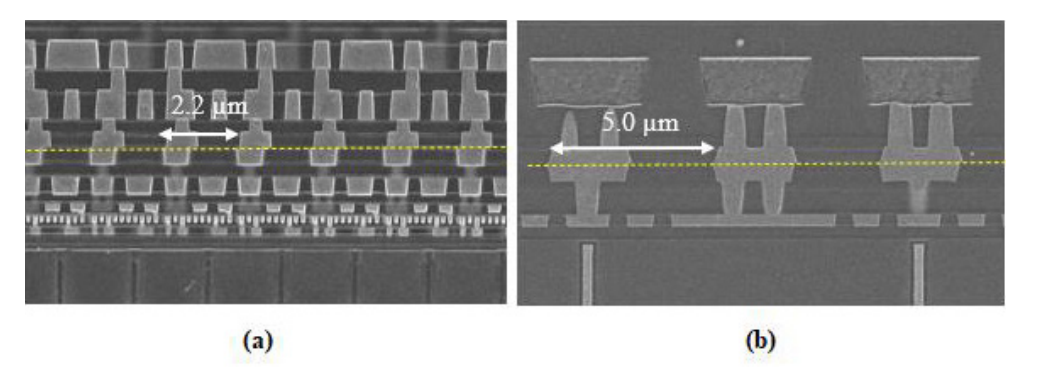

然而，到目前為止，僅有3款已經商用的圖像傳感器利用像素級互聯進行分析，分別是來自蘋果2020 iPad Pro上的索尼SPAD傳感器（150 X 200）、索尼 SensSWIR IMX990/991 VGA傳感器和豪威科技的OG01A1B（100萬像素）。其中，豪威的OG01A1B的DBI互聯間距最小，達到了2.2μm（圖12（a）），索尼SPAD傳感器的DBI間距測量值為5.0μm（圖12（b））。

圖12

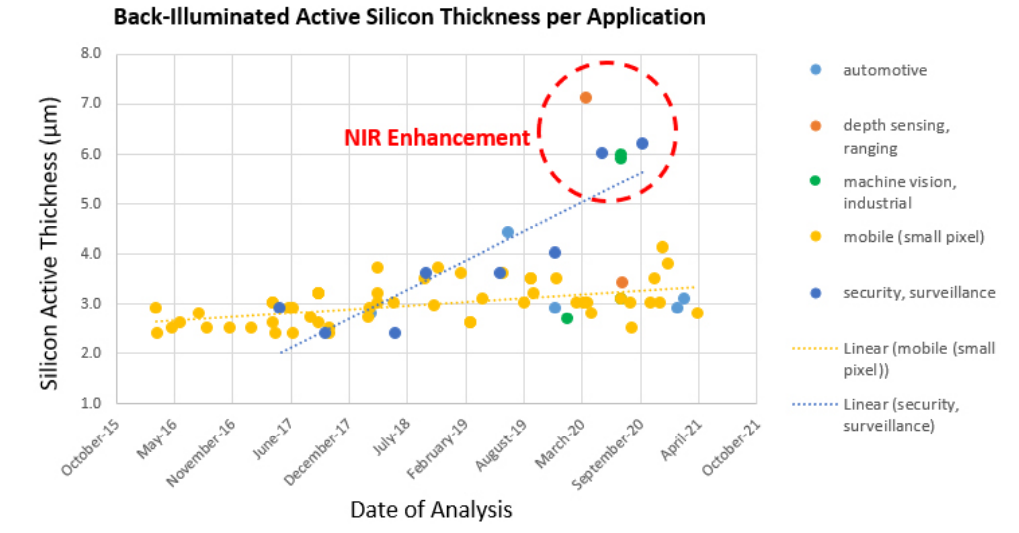

近年來，NIR（Near-Infrared）增強在安全監視、測距應用和機器視覺方面獲得了很多關注。為了提高NIR范圍內的量子效率，我們采取的一種有效方法就是增加CIS的活性硅厚度（active silicon thickness），使其超過用于主流移動應用的厚度。圖13顯示了背照式傳感器的活性硅厚度趨勢，突出了每個應用。NIR增強傳感器的外延厚度一般在5.9-7.1μm，這與用于主流CIS的3.0-4.1μm的厚度數值形成對比。

圖13

改善QE的另一個重要方法是通過促進衍射進入EPI來減少入 incident IR的反向散射。我們觀察到正在使用的包括淺槽/柵格和倒金字塔陣列（IPA：Inverted Pyramid Arrays）。索尼保持著最厚的CIS EPI（IPA）記錄（6.2μm）和最小的像素尺寸（1.12μm）（IPA（2x2））。豪威科技從淺槽過渡到IPA，并在最新的傳感器（8 MP OS08A20）上通過擴展IPA成功獲得更高的分辨率。安森美半導體和思特威分別在ARX3A0和SC5035中演示了使用IPA（圖14）。

圖14

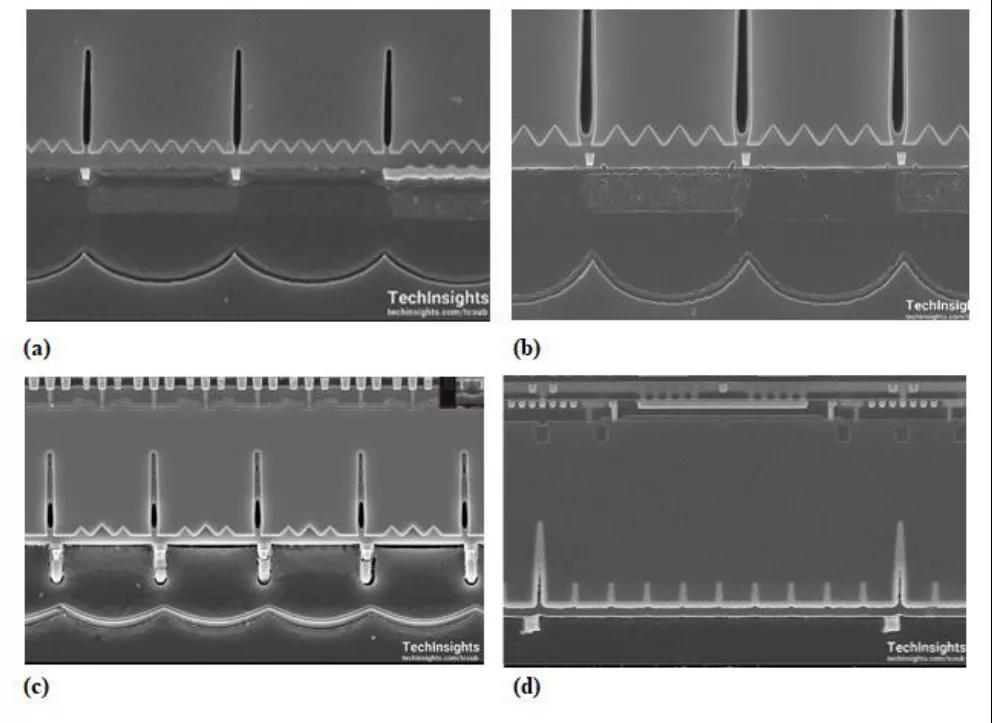

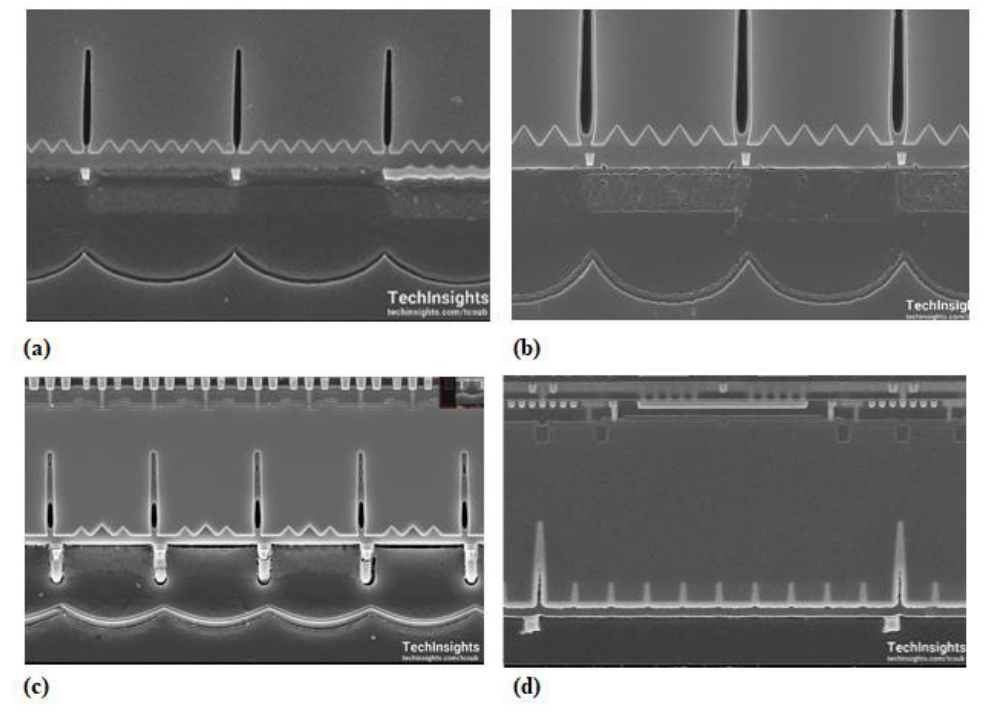

背面結構的示例如圖15所示，通過針對特定的成像波長進行了優化，可以看到IPA數量和深度的變化。對于三星來說，使用7.0μm I-TOF圖像傳感器時可以找到淺槽柵格。

圖15

2020年，我們看到了3D飛行時間（TOF）圖像傳感器的持續發展，見證了在iPad Pro和iPhone 12 Pro/Max的后置攝像頭模塊中首次使用D-TOF/LiDAR堆棧式+背照式傳感器，即索尼SPAD傳感器。

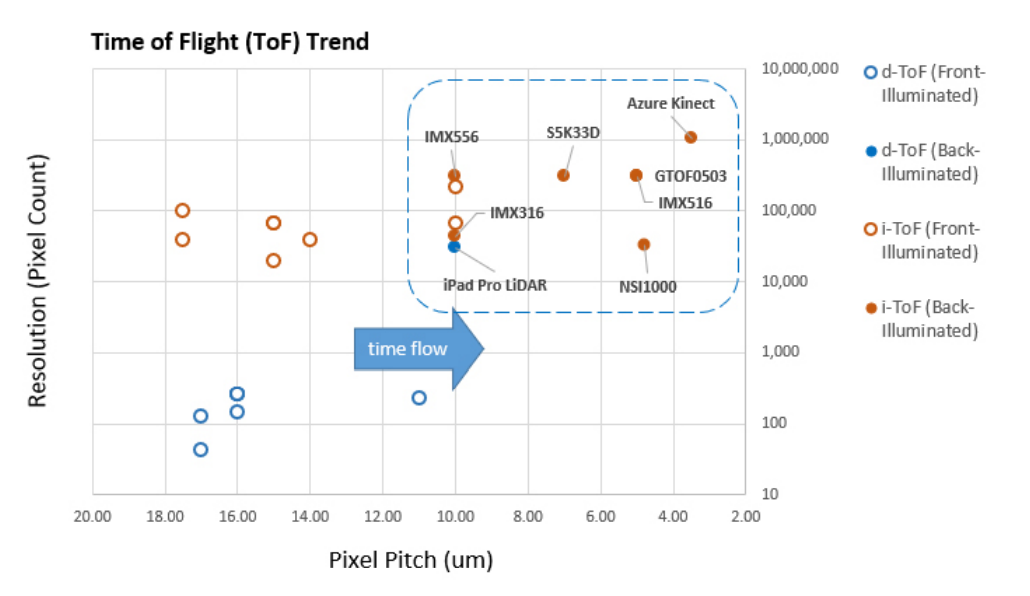

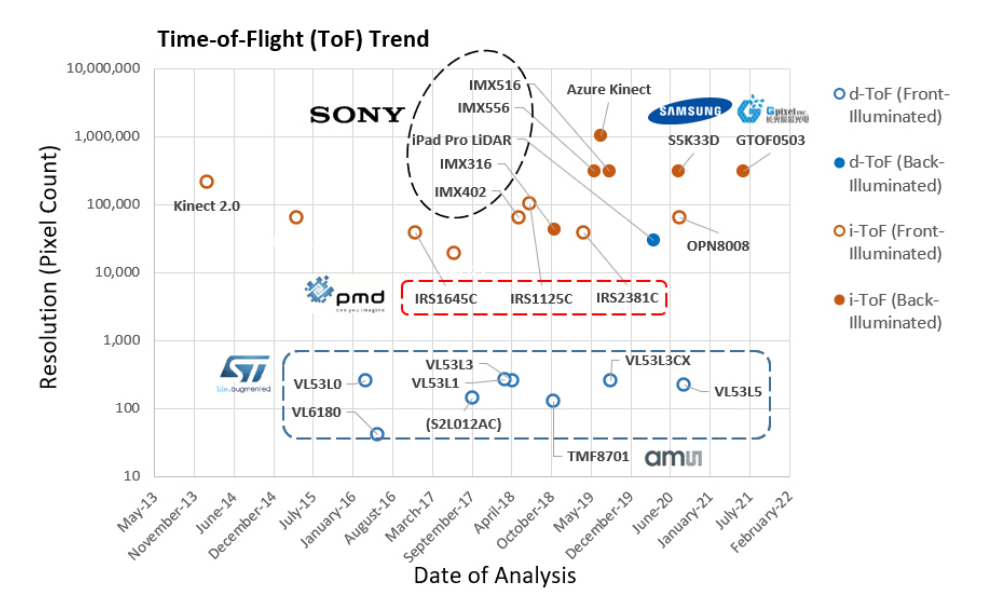

圖16提供了從像素數、TOF方法和傳感器配置方面分析TOF器件的趨勢，看到來自索尼、三星和Gpixel為i-ToF繼續推出VGA型傳感器。反向照明的轉變利用了使用850nm-940nm NIR波長QE。對于接近/手勢控制，較小的像素數傳感器繼續占主導地位。

意法半導體最近推出了VL53L5，這是一款64通道前照式D-TOF SPAD傳感器，具有多目標跟蹤功能，適用于前置移動應用。隨著對面部識別/生物識別技術的重視，可以預見，未來更高分辨率（可能是VGA級）的前置TOF可能會得到更多的采用。

圖16

從TOF的像素尺寸來看，圖17顯示，隨著背照式傳感器的發展趨勢，小像素的使用將會越來越多。到目前為止，在微軟 Azure Kinect上觀察到了最小的像素尺寸和最高的分辨率，這是一款3.5μm、100萬像素I-TOF傳感器。

圖17

最后，我們來看看每個應用程序的像素復雜度。

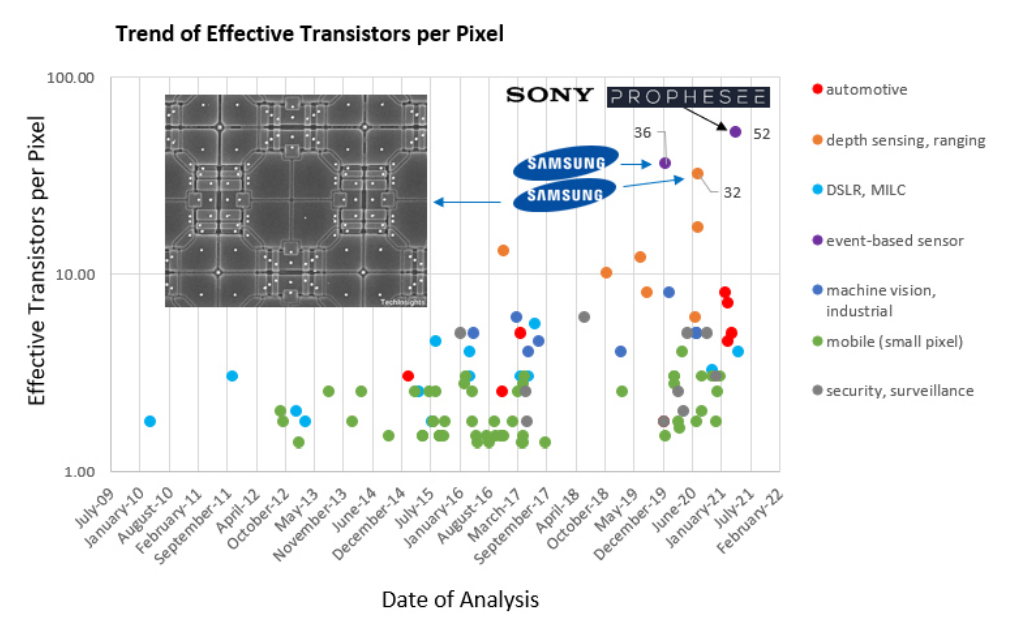

圖18顯示了過去十年中每像素中有效晶體管數量（Teff）的變化趨勢。用于移動應用的CIS通常具有共享像素，以便減少Teff。相比之下，I-TOF，特別是基于事件的圖像傳感器，通常利用具有較高晶體管數量的非共享像素，例如采用 4-Tap pixel以實現深度分辨率的32T三星I-TOF 33D和36T三星231YX動態視覺傳感器。

目前，觀察到晶體管數量最高的是最近分析的52T的索尼和普諾飛思基于事件的傳感器?；谑录膫鞲衅魍婕暗礁嗟南袼貜?fù)雜性，因為它們結合了傳統CIS中不使用的像素級功能，例如測量信號強度的對數和像素內時間戳的使用。因此，基于事件的傳感器將受益于芯片堆疊和像素級互聯，可以在汽車、機器視覺以及其他應用中繼續發展并得到更廣泛的應用。

圖18

來源：2021-12-05  半導體行業觀察  techinsights
