豪威集團發布全新車載miniSBC(小型系統基礎芯片)解決方案:集成度高、更安全、更便捷

本文來自豪威集團 OmniVision( ID: OmniVisionGroup),未經授權不得二次轉載,如有轉載需求請聯系原公眾號。

隨著電動汽車對智能化程度要求越來越高,因此對車內電子元件需求量隨之爆發式增長。使得整車對汽車電子系統集成度要求也進一步提升。通過單個芯片集成更多的功能來簡化系統設計提高系統的集成度成為主流的方法。對于車身應用來講,將電源,看門狗,CAN收發器集成到一個芯片里(系統基礎芯片)成為縮減系統尺寸的一個重要手段。



█   系統基礎芯片(SBC優勢)

在傳統汽車電子硬件設計中,電源,通信包括一些監控功能都是通過多個電路或者模塊來實現的。這不僅增加了電路設計的難度,而且對于系統可靠性,成本以及輕量化設計形成挑戰。在系統中應用SBC產品,不僅能夠使電路設計簡化還能大量縮減外部電路和元器件的數量從而達到輕量化設計并且優化系統成本。除此之外,SBC自帶的診斷機制可以幫助系統達到功能安全的要求。這也就體現了SBC產品的強大優勢。

總的來說,在汽車電子單元使用SBC產品的好處:

◆  縮小PCB尺寸
◆  降低系統靜態功耗
◆  更高的系統可靠性
◆  簡化系統設計以及功能安全設計



█   OKX0210

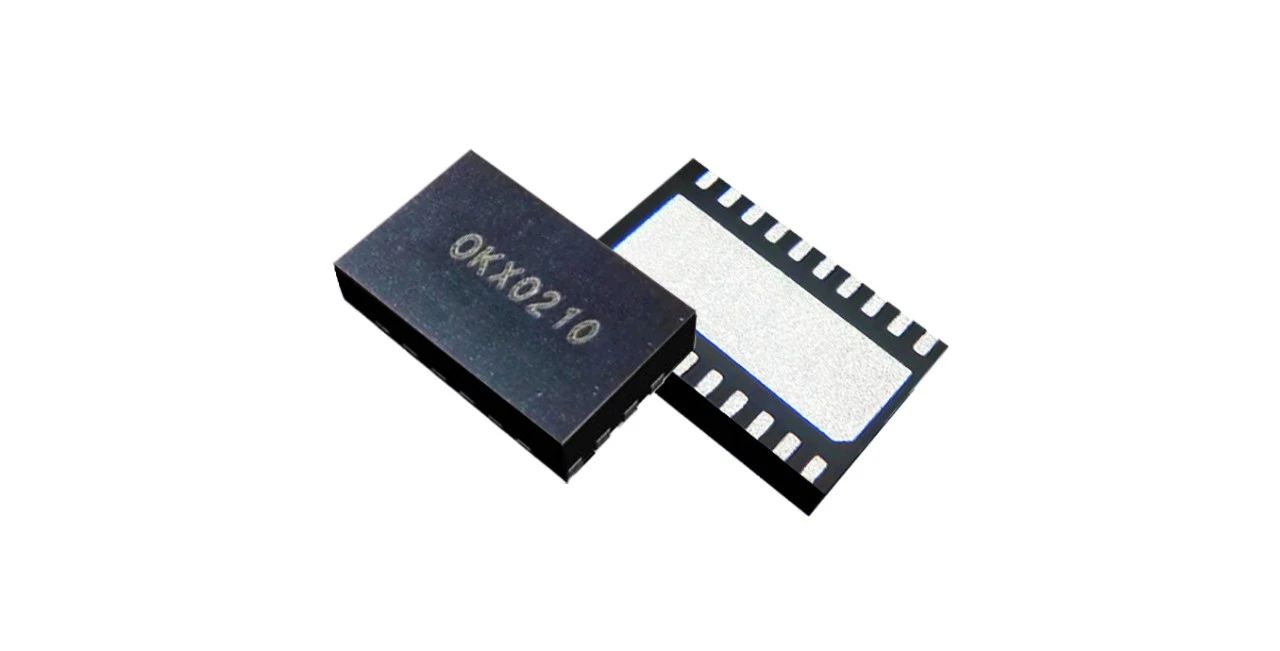

OKX0210是豪威集團最新推出的一款用于車身控制單元的系統基礎芯片。這款系統基礎芯片采用DFN3.5*5.5封裝,最高支持40V輸入,滿足汽車12V供電系統要求。OKX0210集成了兩路LDO,由一個主LDO給MCU供電、另一個LDO給內部CAN收發器以及外部負載供電。其中內部高速CAN收發器最大支持CANFD 5Mbps通信。支持系統跛行回家模式。內部集成多種診斷機制且支持ASIL B的系統設計。OKX0210符合AEC Q100 Grade1要求。



OKX0210 集成2通道LDO,1路CAN收發器,本地硬線喚醒及跛行回家模式的系統基礎芯片

◆  LDO1 輸出3.3V/5V 250mA
◆  LDO2 輸出 5V 100mA
◆  CAN收發器最高支持5Mbps CANFD通信
◆  最大支持4MHz SPI通信
◆  可靈活配置看門狗模式,Timeout/Window/Off 模式
◆  支持跛行回家模式
◆  睡眠模式下極低的靜態功耗
◆  LDO1 VCC1
    -3.3V/5V電平輸出,滿足主流MCU需求
    -最大輸出250mA
    -支持外接PNP管,優化系統散熱
◆  LDO2 VCC2
    -5V電平輸出
    -最大輸出100mA
    -集成OV/UV和過流檢測
◆  高速CAN收發器
    -最高支持5Mbps CANFD通信
    -集成信號改善功能 (SIC),提高通信可靠性
    -支持CAN局部網絡的特定幀喚醒及CANFD
      tolerance
◆  支持本地硬線喚醒 WAKE pin
◆  AEC-Q100 Grade 1
◆  滿足ISO26262功能安全ASIL-B等級
◆  封裝:DFN3.5x5.5 -20



█   集成高速CAN收發器

OKX0210內部高速CAN收發器,符合ISO 11898-22016, SAE J2284-1到SAE J2284-5。支持CAN通信局部網絡可以通過特定幀喚醒。與傳統網絡管理同睡同醒的邏輯不同,局部網絡管理根據不同的電子電氣功能在整個網絡內劃分出多個虛擬的局部網絡,各個局部網絡間可以實現單獨的休眠喚醒功能,互不影響。如圖1所示,根據不同功能,網絡上的若干節點被劃分為2個組,組1為車門解鎖相關功能,組2為車燈相關功能。在點火鑰匙處于OFF檔且所有節點處于睡眠狀態后,主控需要對車門解鎖,此時主控只需喚醒與解鎖功能相關的節點,其他與該功能不相關的節點仍然處于睡眠狀態。

圖1 局部網絡示例

喚醒邏輯:節點只有收到所屬組內的特定報文(通常是網絡管理報文),才被喚醒。主控發送的特定報文只能將node1-3喚醒,而node4和node5仍處于睡眠狀態。

因此,根據功能來劃分局部網絡的方式,可以在一個功能激活的時候,僅使相關節點被喚醒并進行通信,而其他的節點仍然可以保持睡眠狀態,這樣就極大程度上減少了電量消耗。組的劃分非常靈活,不僅可以對同一網段上的節點進行分組,還可以將跨網段的節點劃分到同一PN組內,除此之外,一個節點可以屬于一個或多個PN。


█   信號改善功能(CAN SIC)

當通信網絡變得復雜時,例如CAN節點為星形拓?fù)溥B接,由于星型拓?fù)湟鸬淖杩共贿B續從而引起信號反射。在通信速率較高時會引發信號畸變從而導致通信故障。因此,盡管CAN收發器最大支持5Mbps的CANFD報文,但在實際車輛網絡中通常以低于2Mbps的速率使用。信號改善功能(SIC)使CAN-FD收發器能夠以5Mbps及更高的速度用于復雜的星形網絡,而無需進行大規模的重新設計。

OKX0210集成信號改善功能(SIC)功能,對于更復雜的車載網絡能夠提供更高可靠性的CAN通信。如圖2和圖3所示,在對于復雜網絡且有信號改善功能的收發器來說,CAN通信不容易被干擾從而提高CAN通信的可靠性。

圖2 無信號改善功能

圖3 有信號改善功能



█   功能安全ASIL-B
滿足汽車電子對功能安全的需求

為了滿足車身電子對功能安全的需求,OKX0210集成了多種安全診斷機制,來提升系統對單點故障和潛在故障的診斷覆蓋率,提升系統的功能安全級別。


█   OKX0210典型應用

主要應用于車身電子,例如方向盤控制器,雨刷控制,車燈控制器以及座椅應用等。OKX0210能夠搭配市面主流的微控制器,典型應用如圖4所示。

圖4 OKX0210典型應用


█   OKX0210設計資源

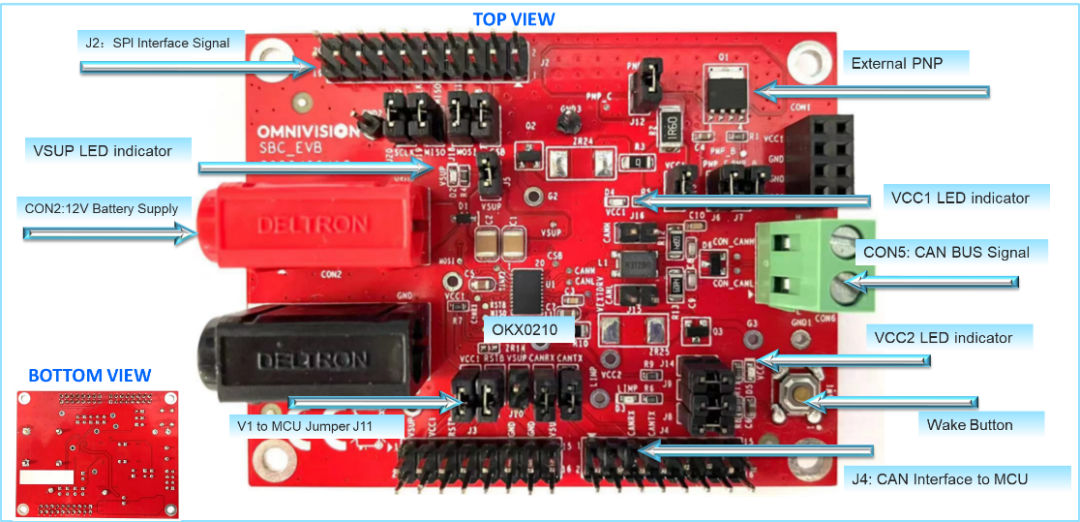

OKX0210提供全套的軟硬件評估方案,便于客戶獨立評估產品性能。


目前,這款系統基礎芯片已接受送樣,預計將于2024年Q3實現量產。欲了解更多信息,請聯系豪威集團的銷售代表:
https://www.omnivision-group.com/about-haowei。


————————————————————————————————————————————————————————————————————————————————————

圖文來源:2023-11-27  豪威集團 OmniVision( 微信號OmniVisionGroup)
