北京-2024年6月4日-豪威集團，全球排名前列的先進數字成像、模擬、觸屏和顯示技術等半導體解決方案開發商，推出首款車規級LCD顯示屏PMIC---WXD3137Q。這款PMIC已通過嚴苛的AEC-Q100認證，集成了VPOS和VNEG輸出，并支持VGH/VGL擴展，具備最低1.15MHz的固定開關頻率。它能夠支持強制PWM(FPWM)或Power saving mode(PSM)。此外，WXD3137Q擁有極低的關斷電流（0.05uA典型值）和靜態電流（300uA典型值），并內置了欠壓、過壓、短路和過溫保護功能。

豪威集團持續推動汽車攝像頭及顯示技術的創新。隨著智能駕駛和智能座艙技術的發展，汽車的中控屏、娛樂屏和儀表盤屏已成為新能源汽車不可或缺的部分。

WXD3137Q在車載屏的靈活性和可靠性上具有明顯優勢，該芯片集成兩路正負壓電源，為顯示Source芯片供電，同時還支持?jǐn)U展外部兩路電荷泵架構產生VGH/VGL電源，為顯示Gate芯片供電。其支持輸出電壓、啟動關斷時序靈活配置，有效適配所有尺寸的車載LCD顯示屏應用。

此外，WXD3137Q的全面保護功能包括UVLO（欠壓鎖定）、OVP（過壓保護）、OCP（過流保護）和OTP（過溫保護），確保了產品的可靠性和安全性。

???  WXD3137Q的主要技術特點：

● 通過AEC-Q100認證

● 集成VPOS和VNEG輸出，同時能夠支持VGH/VGL擴展

● 最低1.15MHz固定開關頻率

●支持強制PWM(FPWM)或者Power saving mode(PSM)

● 支持展頻及可變相位輸出，提供更優秀的EMI性能

● 0.05uA（Typ.）關斷電流

● 300uA (Typ.) 靜態電流

● 內部帶有欠壓，過壓，短路和過溫保護功能

● 主同步升壓變換器

-可配置輸出電壓: VIN+0.5~15V

-持續最大開關電流: 2A

● 主同步反向升降壓變換器

-可配置輸出電壓: -2V~-15V

-持續最大開關電流: 2A

● 封裝：QFN4x4-24L，間距0.5mm

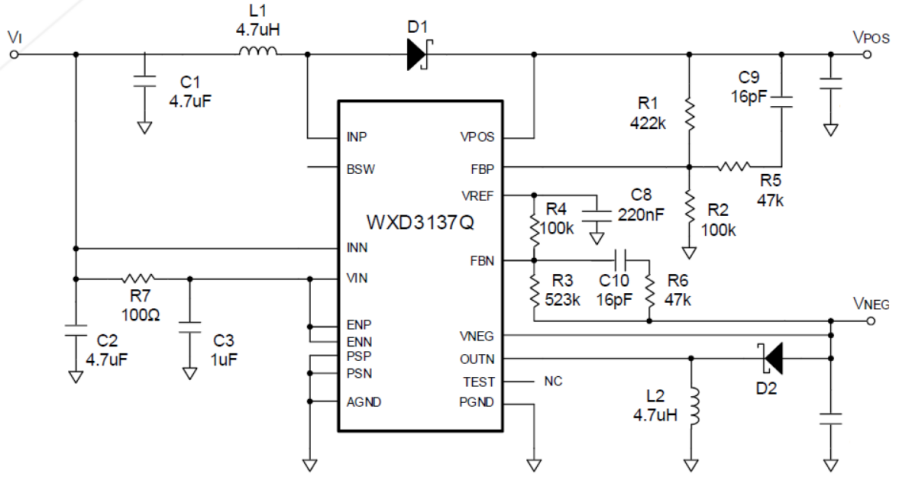

WXD3137Q Typical application

???  在應用性能方面，WXD3137Q展現了其卓越優勢：

● 更低的靜態電流（Low IQ）：

與競品相比，WXD3137Q具有更低的靜態電流，提高了能效。

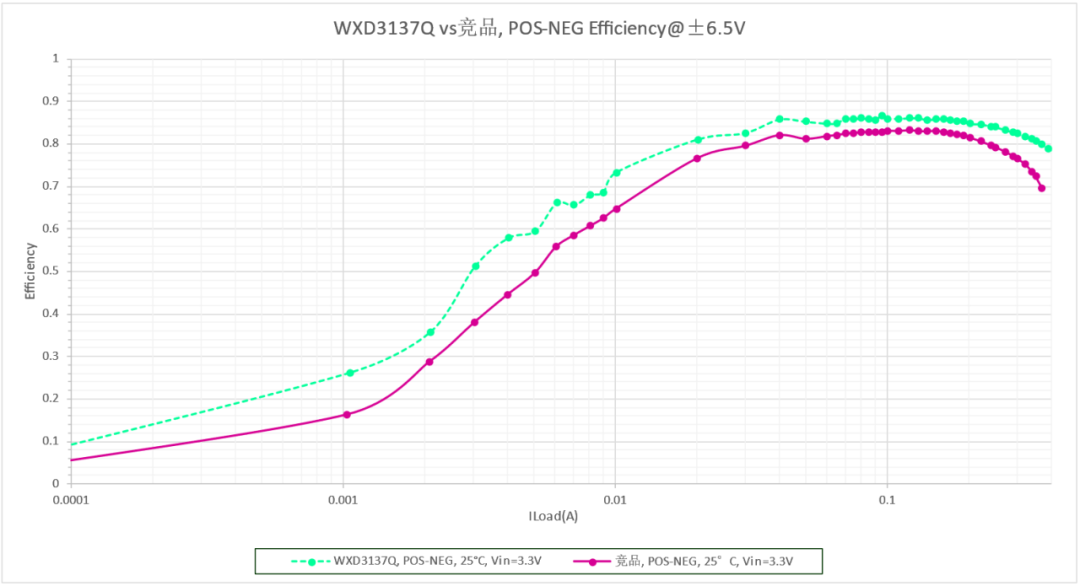

● 更高的效率（High Efficiency）：

在PWM模式下，輕載情況下比競品提高約10%效率，重載情況下比競品提高約6%效率。

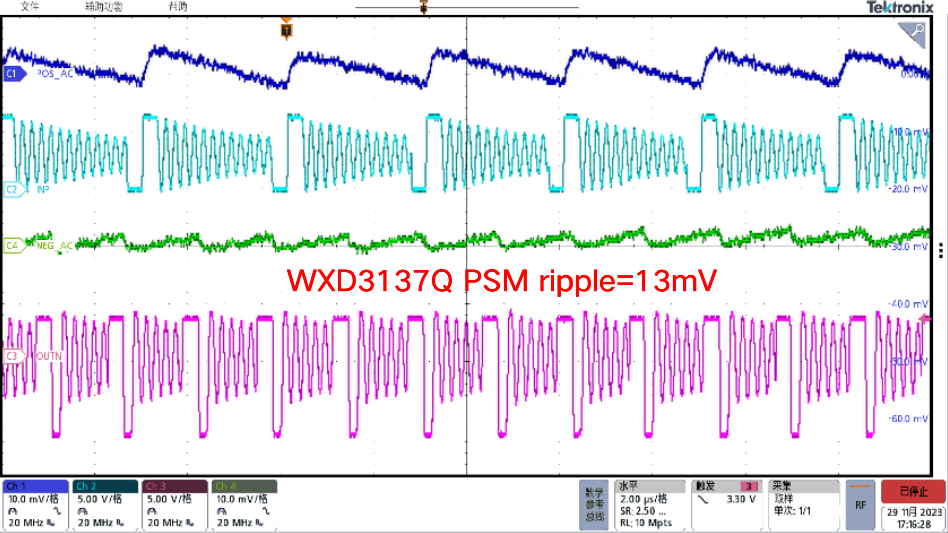

● 更小的紋波 (Low Ripple)：

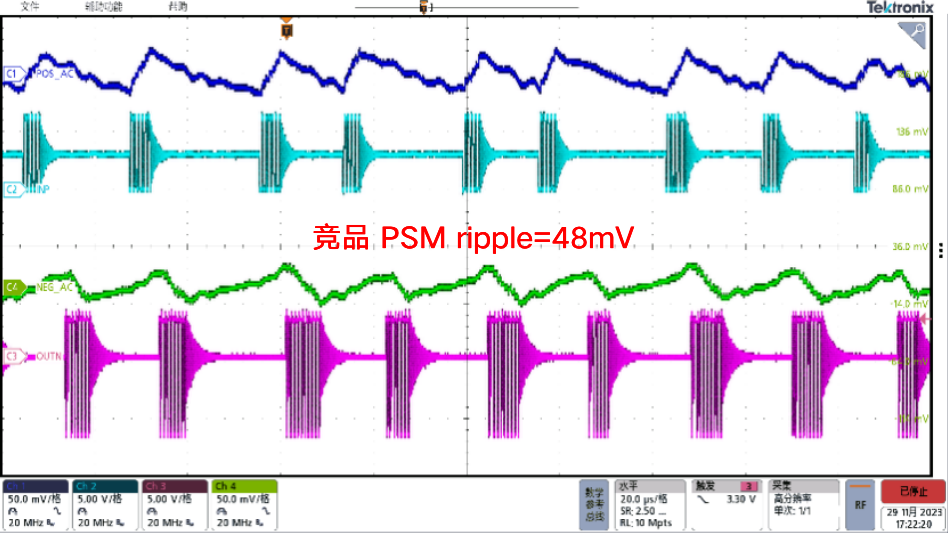

在輕載高效模式下，WXD3137Q的紋波約為13mV，與同測試條件下競品48mV的紋波要小不少，所以WXD3137Q可以提供更穩定的電源輸出。

● 更好的瞬態響應性能（Better load Transient）：

在VIN=3V至3.6V時，WXD3137Q的超調為48mV，欠調為44mV，優于競品的192mV超調和120mV欠調。

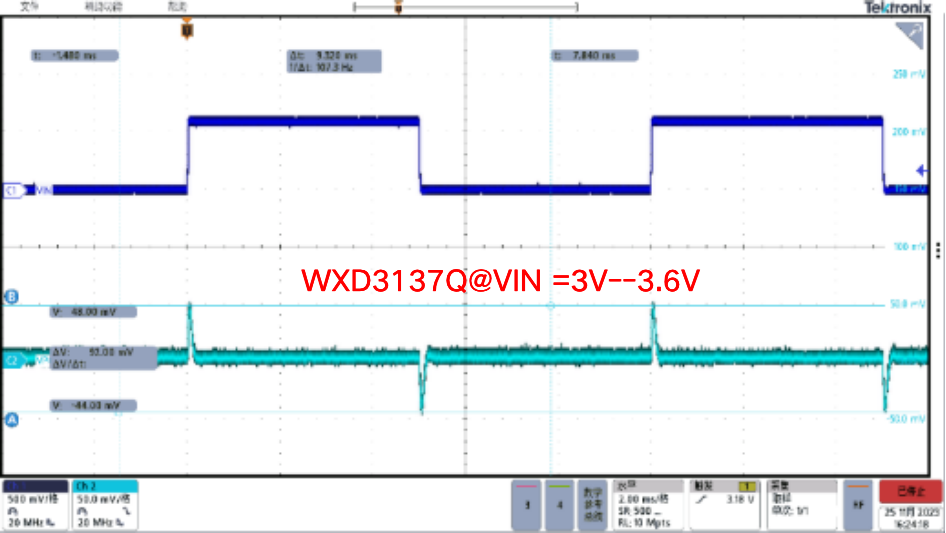

WXD3137Q: Over shoot = 48mV

under shoot= 44mV

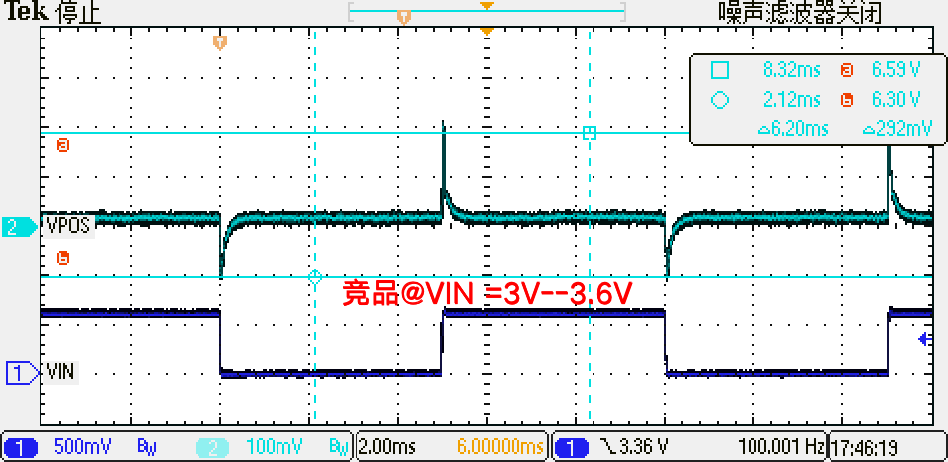

競品: Over shoot = 192mV

under shoot=120mV

???  WXD3137Q Pin Information:

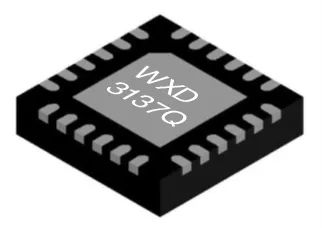

QFN4X4-24L

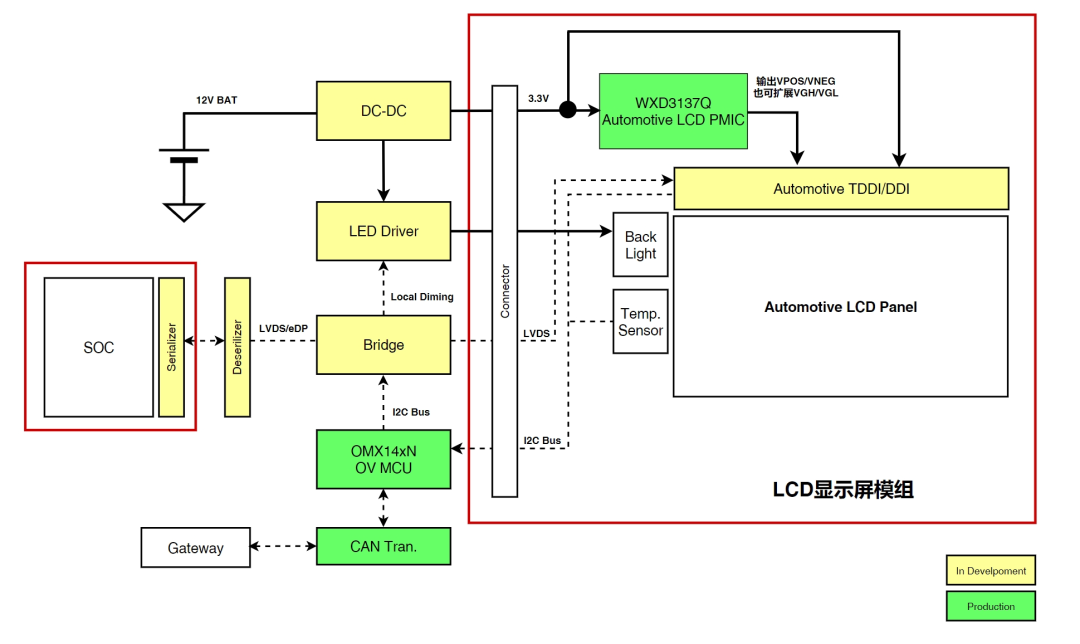

???  豪威集團圍繞車載LCD屏幕應用打造了Total solution方案，如下車載LCD屏幕應用框圖：

Automotive LCD

Screen System Application

目前，這款PMIC已量產接受送樣。欲了解更多信息，請聯系豪威集團的銷售代表：

https://www.omnivision-group.com/about-haowei。

————————————————————————————————————————————————————————————————————————————————————
