北京-2024年9月26日

豪威集團，全球排名前列的先進數字成像、模擬、觸屏和顯示技術等半導體解決方案開發商，宣布推出其新一代的高壓同步降壓轉換器——WD1606S。

1

WD1606S支持4.5V 至 36V 的寬輸入電壓以及 -40℃ 到 125℃ 的寬工作溫度下可持續輸出3A電流，靜態電流低至 85μA?？捎糜诘痛當?shù)電池（8 串電池以內）的應用，將電池包的電壓轉換為更低的電壓給后級負載供電。得益于優秀的低靜態電流，超低關斷電流特性及優秀紋波和瞬態性能使其成為工業，電動工具，及消費電子市場DCDC產品的理想之選。

2

WD1606S通過降低輕負載時的開關頻率以減少開關和柵極驅動損耗，在寬負載范圍內實現了高效率，峰值電流控制模式帶來了良好的瞬態響應能力。保護功能包括過流和短路保護、帶自動恢復功能的熱關斷以及輸入欠壓保護。

3

WD1606S采用符合環保理念的SOP-8L-EP封裝，底部大面積的散熱焊盤使芯片具有良好的熱阻性能，可在 -40℃ 至 +125℃ 的環境溫度范圍內工作，無懼惡劣的工作環境。

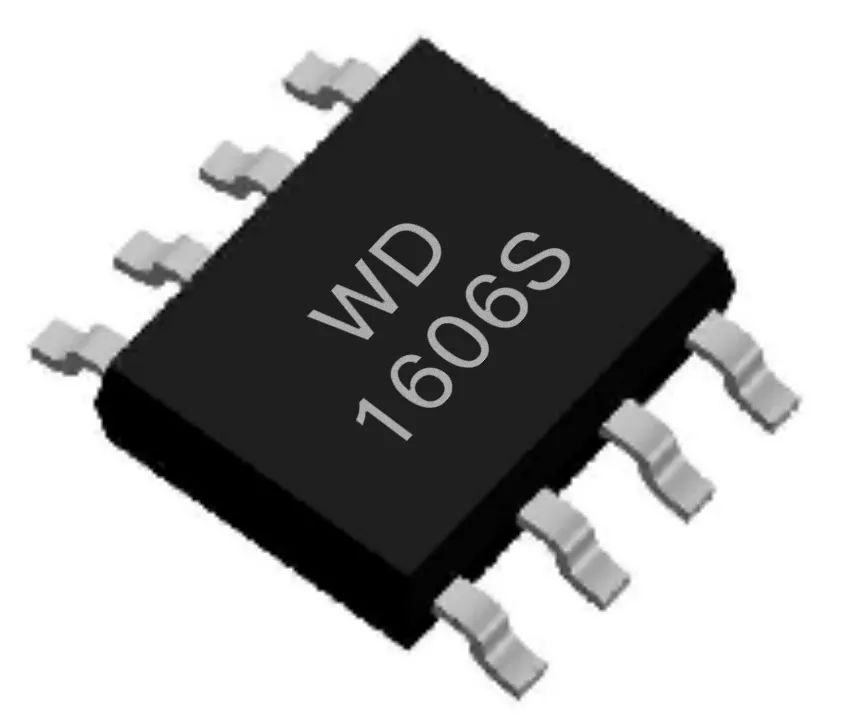

WD1606S

01.  WD1606S主要技術參數：

寬輸入電壓：4.5V至36V

寬輸出電壓范圍：1V至24V

最大輸出電流：3A

開關頻率：400KHz

內部集成低導通阻抗的功率管

超低關斷電流：2μA

低靜態電流：85μA

短路、過流、過溫和欠壓保護

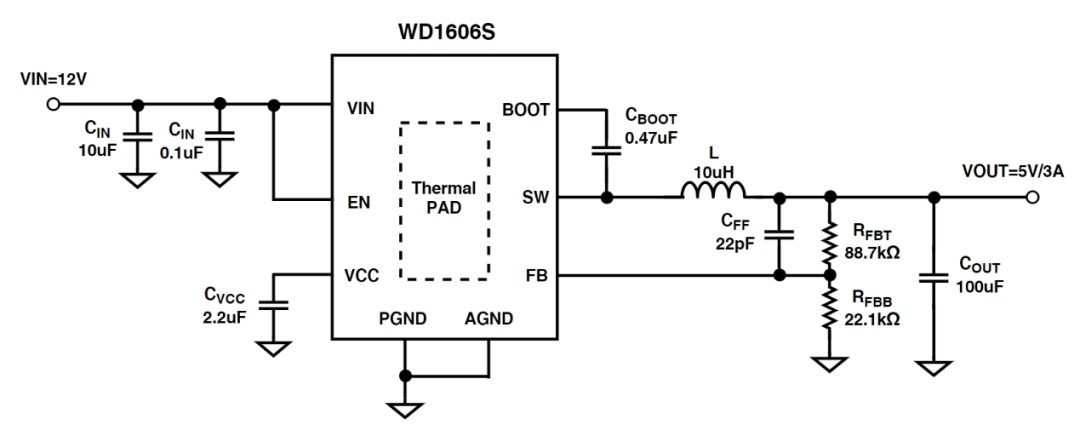

WD1606S Typical application

02.  WD1606S應用性能優勢：

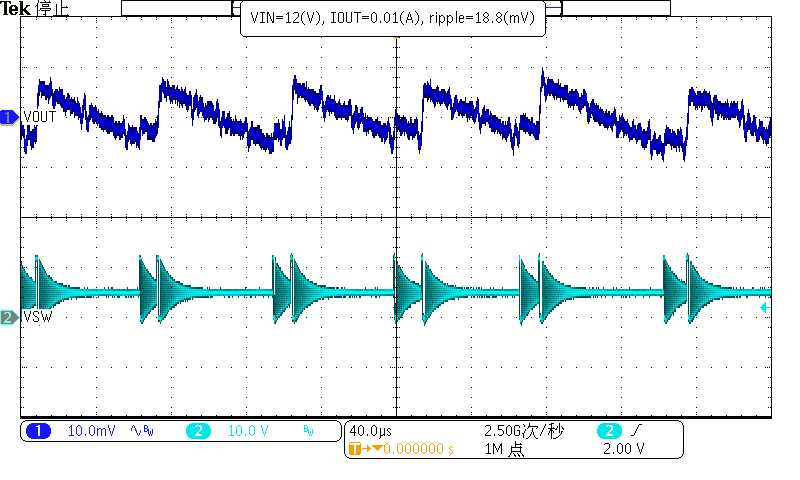

低紋波（Low Ripple）:

無論輕載或重載，均提供優異的紋波特性。

Vin=12V, Vout=5V, Iout=10mA 時 Ripple<19mV

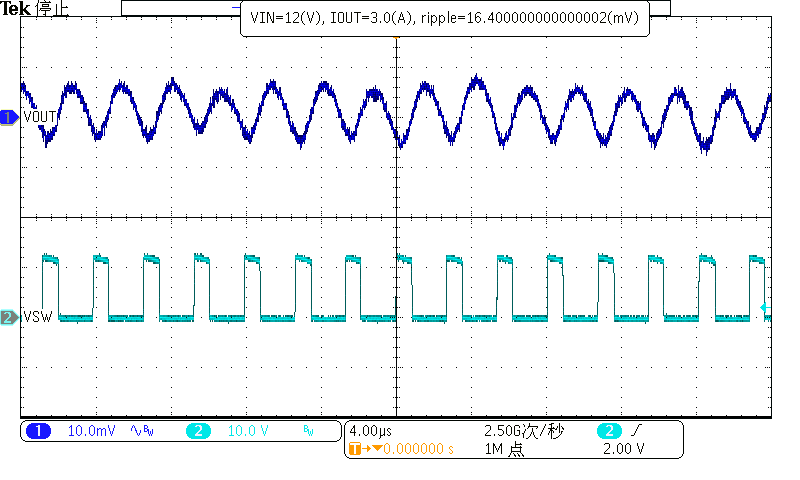

Vin=12V, Vout=5V, Iout=3A 時 Ripple<17mV Ripple<19mV

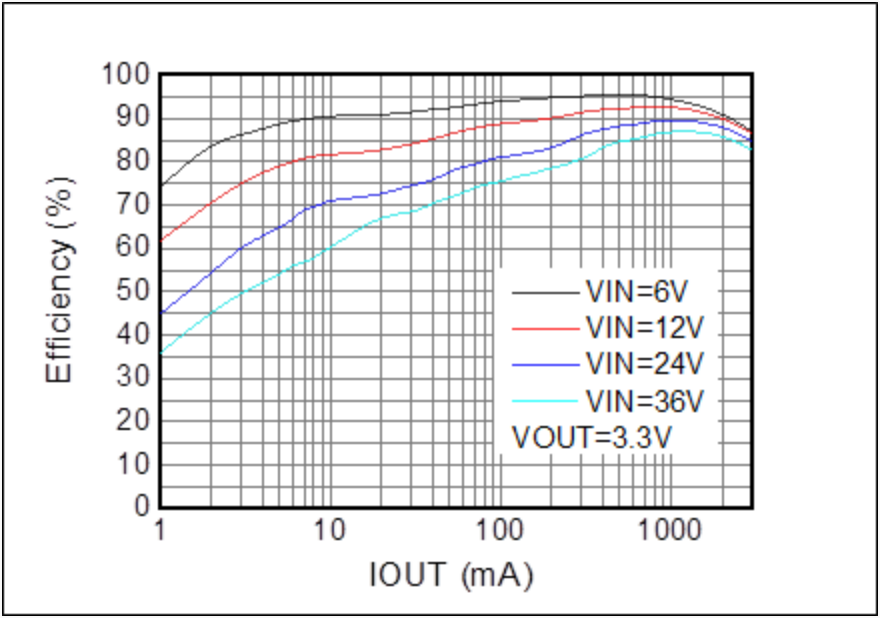

高效率（High Efficiency）：

采用峰值電流控制模式，實現寬負載范圍內的高效率。如下圖：

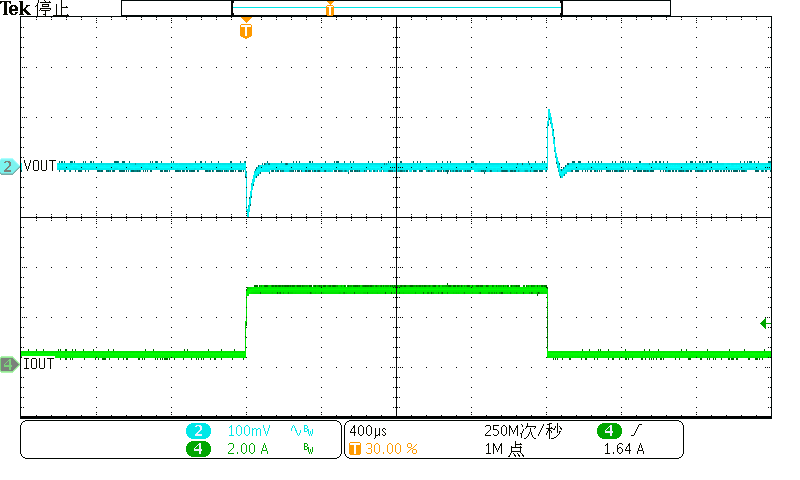

良好的瞬態響應性能（Good Load Transient）：

在12V輸入和3.3V輸出條件下，0.3A至3A負載變化下出色的瞬態響應。

Vin=12V, Vout=3.3V,I out=0.3A~3A 時 VPP<200mV

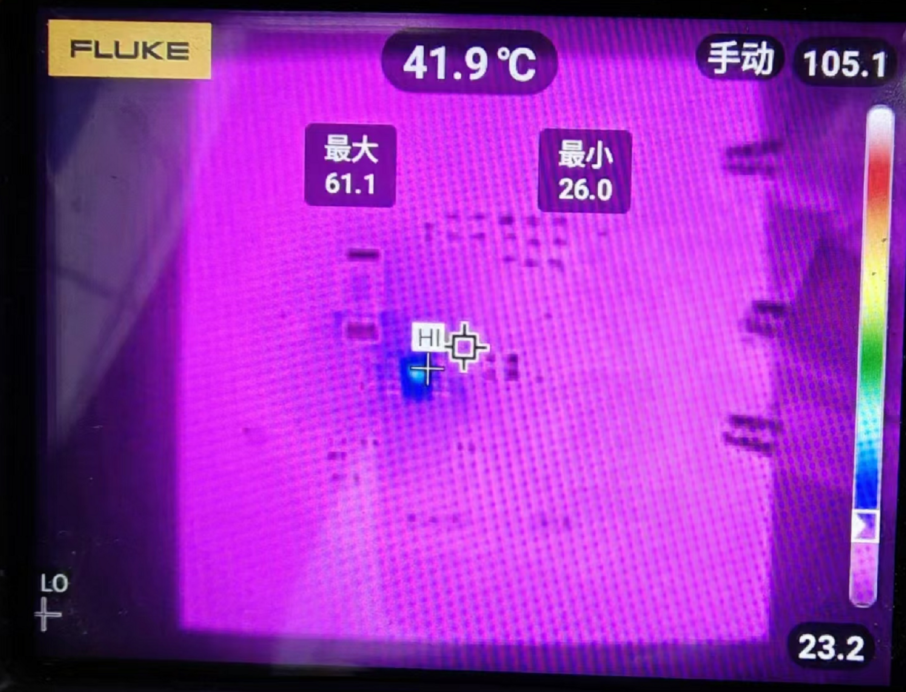

良好的散熱性能和封裝可靠性（Good Thermal Performance）：

下圖是WD1606S在12V轉5V帶載3A的條件下持續工作1小時以上的測試圖片。在環境溫度25度的情況，芯片最高溫度只有61.1度。

良好的封裝散熱性能和低導通阻抗能夠保證在惡劣的工作環境下始終保持穩定。

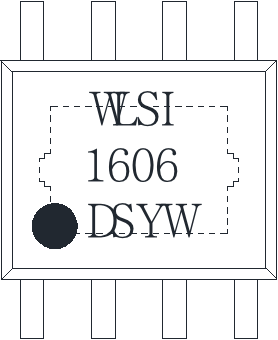

03.  WD1606S封裝信息：

SOP-8L-EP

目前，WD1606S已量產接受送樣。欲了解更多信息，請聯系豪威集團的銷售代表：https://www.omnivision-group.com/about-us。

————————————————————————————————————————————————————————————————————————————————————
